Das Multitool für die Werbetechnik

Die eigens produzierten BG-CAM Fräsmaschinen sind mit Kugelumlaufspindeln und starken Servomotoren ausgestattet und werden je nach Anforderung und Kundenwunsch entsprechend konstruiert und gefertigt.

Besuchen Sie uns auf
unserem Messestand


Wir freuen uns Ihnen unsere Maschinen persönlich zu demonstrieren!
Besuchen Sie uns auf
unserem Messestand


Wir freuen uns Ihnen unsere Maschinen persönlich zu demonstrieren!
Warum sollten Sie sich für eine Fräsmaschine der BG-CAM Serien entscheiden?
  • Robust & Vibrationsarm

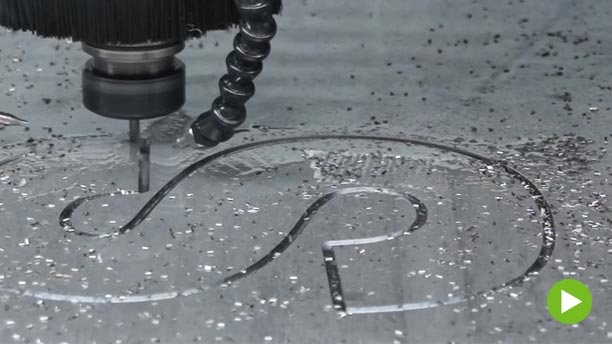

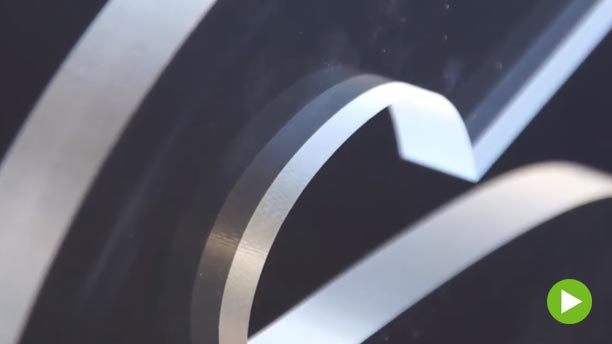

    Durch die extrem robuste Bauweise sind BG-CAM Fräsmaschinen auch für anspruchsvollste Anwendungen geeignet. Materialien wie Aluminium und andere NE-Metalle, Stahl, Edelstahl, Kunststoffe, Acrylglas oder Holz lassen sich mühelos und zügig bearbeiten. Es können Frässpindeln bis 27 KW Nennleistung und 67 KW Spitzenleistung verwendet werden.
  • Einfache Bedienung
    Das System wurde sowohl für Bediener von konventionellen Maschinen ohne Vorkenntnisse in der Programmierung entwickelt, als auch für Bediener, die bereits Experten in der Programmiersprache ISO sind. Diese ist optimal für die Produktion von Großserien, bei denen die Optimierung des Programms im Vordergrund steht und die Rüstzeit so kurz wie möglich gehalten werden soll, als auch für Werkstätten, in denen die Programmierzeit für Einzelteile oder Kleinserien ein kritischer Faktor ist.
  • 360° Service aus einer Hand
    Buth Graviersysteme bietet neben kompetenter und eingehender Beratung, weiterführende Schulungen und exzellenten Service aus einer Hand. Unser internationales Service Team kann auf jahrzehnte lange Erfahrung im Bereich der Laser- und Zerspanungstechnik zurückgreifen.

Features

Fagor 8055

Ansteuerung

Der FAGOR 8055 Plus Controller wurde zur Steuerung von Fräsmaschinen und Bearbeitungszentren entwickelt und ist auf Benutzerfreundlichkeit ausgerichtet. Fortschrittliche Algorithmen erlauben die Fertigung sehr präziser Werkstücke auch bei Hochgeschwindigkeitsbearbeitung. Das System wurde sowohl für Bediener von konventionellen Maschinen ohne Vorkenntnisse in der Programmierung entwickelt, als auch für Bediener, die bereits Experten in der Programmiersprache ISO sind.

Je nach Konfiguration auch mit Weihong NK300 CX-H Controller

Letter Bender Segmente

Antriebssystem

Drehmoment starke YASKAWA Sigma-7 SGMGV AC Servomotoren mit integriertem Drehgeber verfügen über eine verbesserte Vibrationsunterdrückung und einer Einregelzeit <4 ms. Die Motoren gewährleisten höhere Produktivität durch ein sehr hohes Spitzendrehmoment und eine damit verbundene schnelle Beschleunigung und sind ausgelegt bis zu 350% Überlast für eine Zeit von 3-5 Sek. zu verfahren.

PMI FSKW Präzisions-Kugelgewindetriebe
HIWIN-Profilschienenführungen

Letter Bender Segmente

Spannsystem

Materialien werden über den integrierten Hochdruck-Vakuumtisch gespannt. Zur optimalen Vakuumverteilung wird eine MDF Platte verwendet. Die ölgeschmierten Drehschieber-Vakuumpumpen von Becker gehören zu der neuen Generation Vakuumpumpen. Der einfache Aufbau mit nur einer Welle und direktem Antrieb führt zu robusten, langlebigen Vakuumpumpen mit geringen Wartungs- und Betriebskosten.

Drehschieber-Vakuumpumpe U4.165 - U4.250

Seitenkanal-Vakuumpumpe SV8.130/1-01 - SV8.190/1-01

Frässpindeln

Es können Frässpindeln bis 27 KW Nennleistung und 67 KW Spitzenleistung verwendet werden.

Wir verwenden als Standard die pneumatische HSD ES951 ISO 30 Spindel, Leistung: 8 kW (S1), 9,6 kW (S6), Umdrehungen: 1.000 – 24.000 min-1, Keramiklager, luftgekühlt, 4 ~ 5 μm Rundlaufgenauigkeit.

Letter Bender Segmente
Letter Bender Segmente

Werkzeugwechsel

Je nach Serie ist entweder ein Linear- (6 / optional 12-fach) oder ein Karussellwerkzeugwechsler (8-fach) verbaut. Letzterer ist an der Brücke montiert und bietet dadurch kürzeste Wechselintervalle.

Letter Bender Segmente

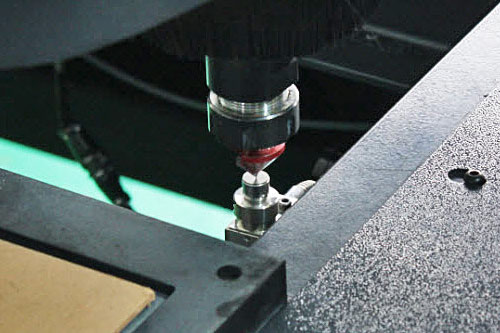

Kalibriersensor

Zum Vermessen der unterschiedlichen Werkzeuglängen ist ein Kalibriersensor mit 0,01 mm Schaltgenauigkeit installiert.

Letter Bender Segmente

Werkzeugkegel

8 ISO30 ER32 Werkzeugaufnahmen inklusive Überwurfmutter und Spannschlüssel. Für Präzisionsarbeiten mit engen Toleranzen und hohen Drehzahlen geeignet. Mit ER32 Spannzangen erreichen sie lange Werkzeugstandzeiten und beste Oberflächengüte.

Gewuchtet bis 30.000 min-1

Letter Bender Segmente

Spannzangenset

Spannzangenset ER32 – 470E zum Spannen von Schaftdurchmessern von 3 – 20 mm.
Bestehend aus 18 Spannzangen. Rundlauf 0,003 – 0,015 mm

Optionen

>>  Fagor CNC Controller
Fagor 8055

Der Fagor 8055 M ist eine leistungsfähige CNC Steuerung, die dazu entworfen wurde, auch anspruchvollsten Werkzeugmaschinenanwendungen gerecht zu werden. Ihre Berechnungsleistung und hohe Geschwindigkeit ermöglichen das Angebot hoher Leistungen mit größerer Flexibilität.

>>  Pop-Up Pins
BG-CAM Fräsmaschinen

Die pneumatisch gesteuerten Pop-Up Pins werden im vorderen Bereich der Maschine als vertikal ausfahrende Zylinder und an der rechten Seite als horizontal verfahrende Zylinder montiert, um bei Bedarf einen einfachen und präzisen Anschlag und damit eine einfache Positionierung zu ermöglichen.

>>  Elektrischer Absaugfuß
Elektrischer Absaugfuß

Der elektrischer Absaugfuß stellt sich automatisch auf die Ausspannlänge des jeweiligen Fräsers ein und hält unabhängig von der Eintauchtiefe des Fräsers konstant den eingestellten Abstand zur Materialoberfläche.

Durch die 2 integrierten Düsen der Sprühkühlung wird gewährleistet, dass der Fräser immer optimal gekühlt wird, ohne störende Sprüharme beim Werkzeugwechsel.

>>  Gewindeschneideinheit
Gewindeschneideinheit

Die Gewindeschneideinheit ist mit einem Drehmomentschutz ausgestattet. Sie ist für M3 – M12 Gewinde geeignet.

>>  Vertikalspannvorrichtung
Vertikalspannvorrichtung

Die Vertikalaufspannvorrichtung ist eine preisgünstige Möglichkeit Materialien bis zu 100 mm Materialstärke auch von den Seiten bearbeiten zu können. Die Materialien werden durch pneumatische Spannvorrichtungen gehalten.

>>  Aluminium-Vakuumtisch
Vakuumtisch

Verstärkung des Arbeitstisches bestehend aus einer fest verschweißten 25 mm starken Stahlplatte und einem darauf montierten 25 mm starken Aluminium-Vakuumtisch für maximale Steifheit der Maschine und hoher Präzision in Z.

>>  Mitfahrendes Sicherheitskonzept
Mitfahrendes Sicherheitskonzept

Auf der Brücke mitfahrende Sicherheitskonstruktion, an der vor und hinter der Brücke der Arbeitsbereich durch Lichtschranken gesichert ist. Die Konstruktion ist an der Vorder- und Rückseite mit Sicherheitsbumpern ausgestattet zum Schutz von Personen im Verfahrbereich. Durch die kompakte Bauweise wird nur sehr wenig zusätzlich Raum benötigt und die Maschine ist in Parkposition optimal zugänglich.

>>  Spanabsaugung
Spanabsaugung

ULMATEC IES 2‐8‐2 / 2,2 MD mit integriertem Zyklon und autom. Druckluft-Filterabreinigung.

Industrieentstauber von ULMATEC werden bei Bearbeitungsprozessen eingesetzt, bei denen Staub, Späne oder Granulat entstehen. Durch die modulare Bauweise lassen sich viele Optionsmöglichkeiten realisieren und die Geräte können individuell, aufgrund verschiedener Filterarten jedem Einsatzzweck angepasst werden. Die Absaugung kann über die Spindel der Fräsmaschine gesteuert werden und startet automatisch mit der Spindel. Nach Beendigung des Jobs schaltet die Absaugung mit programmierbarer Nachlaufzeit automatisch ab.

Technische Daten

Spezifikationen
Eilgang X / Y
30.000 mm/min
Eilgang Z
9.000 mm/min
max. Arbeitsgeschwindigkeit
25.000 mm/min
Positioniergenauigkeit
≤ 0,025 mm
Wiederholgenauigkeit
≤ 0,025 mm
Auflösung
0,001 mm
Anschlusswert
400V – 50Hz – 12kW
Werkzeugwechsler
6-fach Linearwerkzeugwechsler
optional 12-fach
Frässpindeln
bis 16,6kW Nennleistung und 36kW Spitzenleistung
Antrieb
850W YASKAWA Sigma-7 SGMGV AC Servomotoren

schräg verzahnte Zahnstangen und Zahnräder für Umkehrspiel freien Betrieb in X-A, X-B und Y Achse

20 mm Präzisions-Kugelgewindetrieb von PMI in Z
verfügbare Tischgrößen
[Brückendurchlass: 150 mm (optional 200 mm)]
1313
1250 x 1250 x 150 mm
1000 kg

1325
1250 x 2500 x 150 mm
1700 kg

1530
1500 x 3000 x 200 mm
2000 kg
1540
1500 x 4000 x 200 mm
2000 kg

2030
2000 x 3000 x 200 mm
2300 kg

2040
2000 x 4000 x 200 mm
2550 kg
Konfigurieren Sie Ihre Maschine
Spezifikationen
Eilgang X / Y
30.000 mm/min
Eilgang Z
15.000 mm/min
max. Arbeitsgeschwindigkeit
30.000 mm/min
Positioniergenauigkeit
≤ 0,025 mm
Wiederholgenauigkeit
≤ 0,025 mm
Auflösung
0,001 mm
Anschlusswert
400V – 50Hz – 12kW
Frässpindeln
bis 27kW Nennleistung und 67kW Spitzenleistung
Werkzeugwechsler
6-fach Linearwerkzeugwechsler
Antrieb
1300W YASKAWA Sigma-7 SGMGV AC Servomotoren

32 mm FSKW Präzisions-Kugelgewindetriebe gerollt von PMI in X-A, X-B und Y Achse

850W YASKAWA Sigma-7 SGMGV AC Servomotor und 25 mm FSKW Präzisions-Kugelgewindetriebe gerollt von PMI in Z
verfügbare Tischgrößen
[Brückendurchlass: 200 mm (optional 300 mm oder 400 mm), Z-Hub: 280 mm]
1313
1250 x 1250 x 150 mm
1000 kg


1325
1250 x 2500 x 150 mm
1700 kg

1530
1500 x 3000 x 200 mm
2000 kg
1540
1500 x 4000 x 200 mm
2000 kg

2030
2000 x 3000 x 200 mm
2300 kg

2040
2000 x 4000 x 200 mm
2550 kg
Konfigurieren Sie Ihre Maschine
Spezifikationen
Eilgang X / Y
30.000 mm/min
Eilgang Z
15.000 mm/min
max. Arbeitsgeschwindigkeit
30.000 mm/min
Positioniergenauigkeit
≤ 0,025 mm
Wiederholgenauigkeit
≤ 0,025 mm
Auflösung
0,001 mm
Anschlusswert
400V – 50Hz – 12kW
Frässpindeln
bis 27kW Nennleistung und 67kW Spitzenleistung
Werkzeugwechsler
8-fach Karussellwerkzeugwechsler
Antrieb
1300W YASKAWA Sigma-7 SGMGV AC Servomotoren

32 mm FSKW Präzisions-Kugelgewindetriebe gerollt von PMI in X-A, X-B und Y Achse

850W YASKAWA Sigma-7 SGMGV AC Servomotor und 25 mm FSKW Präzisions-Kugelgewindetriebe gerollt von PMI in Z
verfügbare Tischgrößen
[Brückendurchlass: 200 mm (optional 300 mm oder 400 mm), Z-Hub: 280 mm]
1313
1250 x 1250 x 150 mm
1000 kg

1325
1250 x 2500 x 150 mm
1700 kg

1530
1500 x 3000 x 200 mm
2000 kg
1540
1500 x 4000 x 200 mm
2000 kg

2030
2000 x 3000 x 200 mm
2300 kg

2040
2000 x 4000 x 200 mm
2550 kg
Konfigurieren Sie Ihre Maschine

WEIHONG NK300CX-H

Der Lambda 4S CNC Controller kann bis zu 5 Achsen simultan zu verfahren und steuert die verwendeten YASKAWA Sigma-7 AC Servomotoren optimal an. Unsere Maschinen werden per Laserinterferometer vermessen. Spindelfehler und Umkehrspiel-Korrekturtabelle werden im WEIHONG NK300CX-H Host-PC hinterlegt und permanent verrechnet.

► PC System: 2,17 GHz Dual Core, 2GB RAM
► Speicher 60GB
► Anzeige 10,4"-800x600 SVGA
► Anschluss: LAN oder USB

CNC Controller
